  存儲芯片 24C02 串行I2C總線 EEPROM







  一、存儲芯片 24C02的描述：

          24C02是一個電可擦除PROM，采用256 X 8(2K bits)的組織結構以及兩線串行接口。電壓可允許低至1.8V，待機電流和工作電流分別為1μA和1mA。24C02具有頁寫能力，每頁為8字節。24C02具有8-pin DIP和8-pin SOP 兩種封裝形式。







  二、存儲芯片 24C02的特點：

  • 寬范圍的工作電壓1.8V~5.5V

  • 低電壓技術

          1mA典型工作電流


          1μA典型待機電流

  • 存儲器組織結構：256 X 8(2K bits)

  • 2線串行接口，完全兼容I²C總線

  • I²C時鐘頻率為1MHz(5V),400kHz(1.8V，2.5V，2.7V)

  • 施密特觸發輸入噪聲抑制

  • 硬件數據寫保護

  • 內部寫周期(最大5ms)

  • 可按字節寫

  • 頁寫：8字節頁

  • 可按字節，隨機和序列讀

  • 自動遞增地址

  • ESD保護大于2.5kV

  • 高可靠性

          擦寫壽命：100萬次

          數據保持時間：100年

  • 封裝：DIP-8、SOP-8

  • 無鉛工藝，符合RoHS標準







  三、存儲芯片 24C02的應用：

         智能儀器儀表，通訊設備，家用電器，計算機、筆記本電腦，工業控制，汽車電子

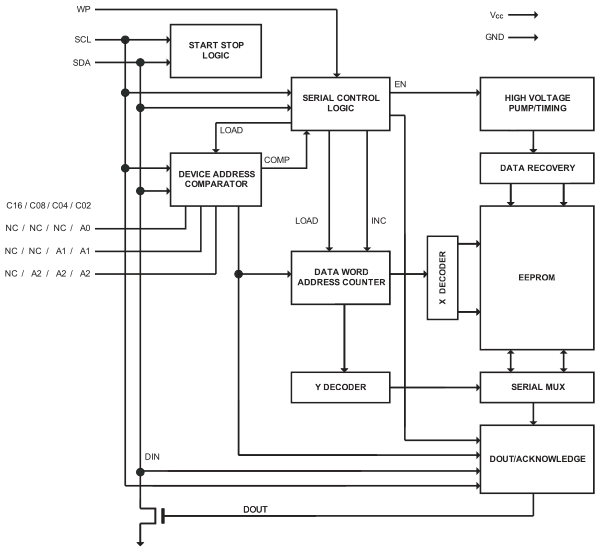

  四、存儲芯片 24C02的框圖：









  五、存儲芯片 24C02的極限值：

  • 直流供電電壓 V_CC ：-0.3~+6.5V

  • 直流輸入電壓 V_IN ：-0.3~VCC+0.3V

  • 直流輸出電壓 V_OUT ：-0.3~VCC+0.3V

  • 存儲溫度 T_STG ：-65~+150℃

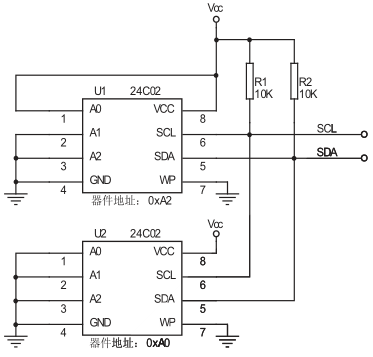

  六、存儲芯片 24C02的典型應用圖：









  七、存儲芯片 24C02的操作說明：

         24C02支持I²C總線傳輸協議。I²C是一種雙向、兩線串行通訊接口，分別是串行數據線SDA和串行時鐘線SCL。兩根線都必須通過一個上拉電阻接到電源。典型的總線配置如下圖所示：







          總線上發送數據的器件被稱作發送器，接收數據的器件被稱作接收器?？刂菩畔⒔粨Q的器件被稱作主器件，受主器件控制的器件則被稱作從器件。主器件產生串行時鐘SCL，控制總線的訪問狀態、產生START和STOP條件。24C02在I²C總線中作為從器件工作。

          只有當總線處于空閑狀態時才可以啟動數據傳輸。每次數據傳輸均開始于START條件，結束于STOP條件，二者之間的數據字節數是沒有限制的，由總線上的主器件決定。信息以字節(8位)為單位傳輸，第9位時由接收器產生應答。




  起始和停止條件

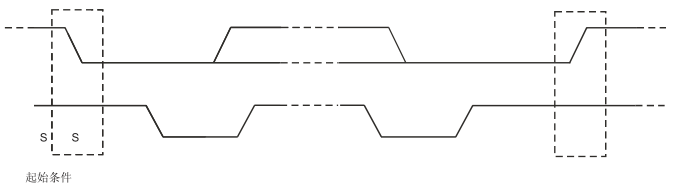

          數據和時鐘線都為高則稱總線處在空閑狀態。當SCL為高電平時SDA的下降沿(高到低叫做起始條件(START，簡寫為S)，SDA的上升沿(低到高)則叫做停止條件(STOP，簡寫為P)。見下圖：






  位傳輸

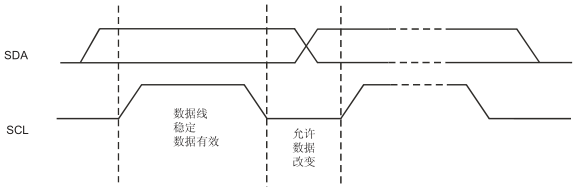

          每個時鐘脈沖傳輸一位數據。SCL為高時SDA必須保持穩定，因?yàn)榇藭r(shí)SDA的改變被認為是控制信號。位傳輸見下圖：






  應答

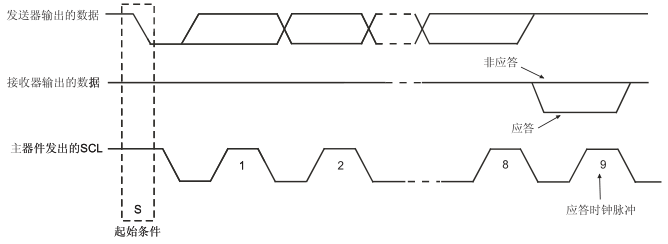

          總線上的接收器每接收到一個字節就產生一個應答，主器件必須產生一個對應的額外的時鐘脈沖，見下圖：






          接收器拉低SDA線表示應答，并在應答脈沖期間保持穩定的低電平。當主器件作接收器時，必須發出數據傳輸結束的信號給發送器，即它在最后一個字節之后的應答脈沖期間不會產生應答信號(不拉低SDA)。這種情況下，發送器必須釋放SDA線為高以便主器件產生停止條件。





  頁寫

          24C02器件按8字節/頁執行頁寫。

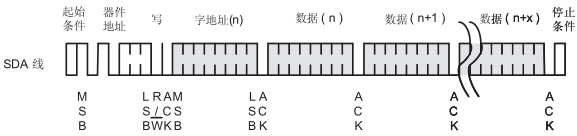

          頁寫初始化與字節寫相同，只是主器件不會在第一個數據后發送停止條件，而是在EEPROM收到每個數據后都應答“0”。最后仍需由主器件發送停止條件，終止寫序列見下圖。

          接收到每個數據后，字地址的低3位內部自動加1，高位地址位不變，維持在當前頁內。當內部產生的字地址達到該頁邊界地址時，隨后的數據將寫入該頁的頁首。如果超過8個，數據傳送給了EEPROM，字地址將回轉到該頁的首字節，先前的字節將會被覆蓋。






  應答查詢

          一旦內部寫周期啟動，EEPROM輸入無效，此時即可啟動應答查詢：發送起始條件和器件地址(讀/寫位為期望的操作)。只有內部寫周期完成，EEPROM才應答“0”。之后可繼續讀/寫操作。

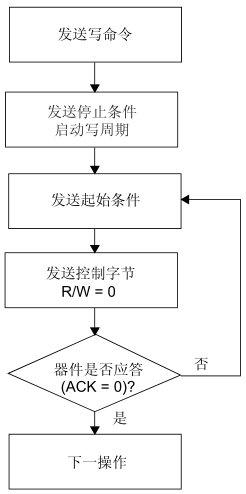

          應答查詢流程見下圖：












  ---
